Was ist Immersionskühlung?
Um einfachen Worten zu erklären, wird die Immersionskühlung erreicht, indem die Hardware (IT -Rack -Geräte) in eine nicht - leitfähige Flüssigkeit (als Dielektrikum bezeichnet) eingetaucht ist, um sie zu kühlen, anstatt kalte Luft über oder durchzumachen. Die Flüssigkeit wird durch kühle Wärmetauscher zirkuliert, um die niedrige Temperatur aufrechtzuerhalten.
Bei der Verfolgung eines effizienten Wärmemanagements, insbesondere in hohen - Power - Dichteanwendungen wie Rechenzentren, hat sich die Immersionskühlung als revolutionäre Lösung herausgestellt. Unter seinen Varianten fällt eine einzelne - -Phase und zwei - -Phase -Immersion -Kühltechniken auf, die jeweils eigene Eigenschaften, Vorteile und Einschränkungen haben.
Kernarbeitsprinzip: Ein grundlegender Unterschied in der Wärmeübertragung

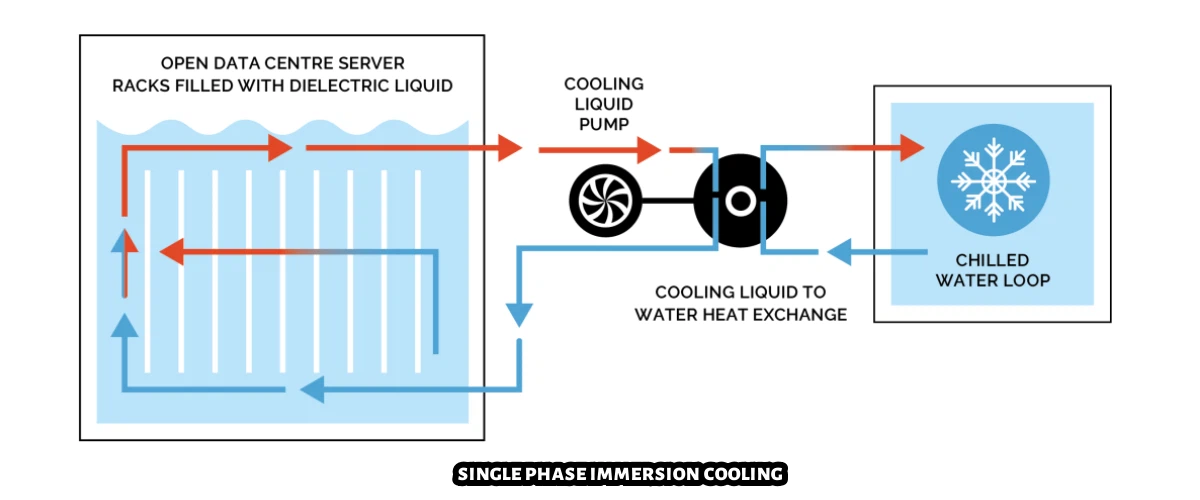

Einphasen -Eintauchkühlung
In einzelnen - -Phase -Immersionskühlung bleibt das Kühlmittel während des gesamten Wärmeübertragungsvorgangs in einem einzigen (normalerweise flüssigen) Zustand. Die Wärme wird von den heißen Komponenten (wie Servern in einem Rechenzentrum) auf das Kühlmittel hauptsächlich durch Konvektion übertragen. Es gibt zwei gemeinsame Möglichkeiten, diese Konvektion voranzutreiben: natürlich und erzwungen.
Natürliche Konvektion: Wenn die elektronischen Komponenten das umgebende Kühlmittel erhitzen, wird die Flüssigkeit in der Nähe der Komponenten wärmer. Da wärmere Flüssigkeiten weniger dicht sind als kühlere, steigen sie auf. Kühlere Flüssigkeit aus der Peripherie bewegt sich dann ein, um die aufstrebende wärmere Flüssigkeit zu ersetzen und eine natürliche Kreislaufschleife zu erzeugen. Zum Beispiel kann in einigen niedrigen - Power - -Dichteanwendungen, bei denen die Einfachheit der Schlüssel ist, eine natürliche Konvektion - basierte Single - Phase -Immersionskühlung kann wirksam sein. Die Wärmeübertragungsrate in der natürlichen Konvektion ist jedoch relativ niedrig, da sie ausschließlich von den Dichteunterschieden abhängt, die durch Temperaturschwankungen verursacht werden.
Erzwungene Konvektion: Um die Kühlkapazität zu verbessern, wird eine Pumpe häufig in einzelnen - -Phase -Immersionssystemen verwendet. Die Pumpe zwingt das Kühlmittel, schneller um die Komponenten zu zirkulieren. Kühlerkühlmittel wird in Richtung der heißen Komponenten gedrückt, die Wärme absorbiert und dann an einen Wärmetauscher gerichtet. Hier wird die Wärme in ein sekundäres Kühlmedium übertragen, typischerweise Wasser, und das abgekühlte Kühlmittel ist recirculiert. Diese Methode kann den Wärmeübertragungskoeffizienten im Vergleich zur natürlichen Konvektion erheblich erhöhen, sodass er wie viele moderne Rechenzentren für Anwendungen mit höheren Wärmebelastungen geeignet ist.
Zwei -Phasen -Eintauchkühlung
Zwei - Phaseneintauchkühlung nutzt die Leistung der Phasenänderung, um Wärme zu übertragen. Das in diesen Systemen verwendete Kühlmittel hat einen relativ niedrigen Siedepunkt. Wenn die heißen Komponenten das Kühlmittel erhitzen, erreicht es ihren Siedepunkt und beginnt zu verdampfen. Diese Phase wechselt von Flüssigkeit zu Dampf ab, nimmt eine große Menge Wärme ab, die als latente Verdampfungswärme bekannt ist.
Während sich das Kühlmittel verdampft, erhebt sich der resultierende Dampf auf die Oberseite des Gehäuses. Hier kommt es mit einem Kondensator in Kontakt, der normalerweise von einem sekundären Kühlmittel (wie Wasser) abgekühlt wird. Der Dampf kondensiert wieder in eine Flüssigkeit und setzt die latente Wärme frei, die sie während der Verdampfung absorbiert hat. Die kondensierte Flüssigkeit fließt dann zurück zum Boden des Gehäuses, wo sie mehr Wärme von den Komponenten absorbieren kann und den Zyklus abschließt. Die Verwendung der latenten Wärme in zwei - -Phase -Immersion -Kühlung ermöglicht extrem hohe Wärmeübertragungsraten, wodurch sie gut für Anwendungen mit extrem hohen Leistungsdichten geeignet ist, wie z.
Systemstruktur und Komplexität: Einfachheit im Vergleich zu Intrizität
Der Unterschied in den Arbeitsprinzipien bestimmt direkt die Systemarchitektur.
Single - Phasensysteme:Eine relativ einfache Struktur haben. Zu den Kernkomponenten gehören der Tank, die Zirkulationspumpe, den Wärmetauscher (CDU) und ein externer Trockenkühler. Es ist ein geschlossenes hydraulisches Schleifensystem. Ohne die Herausforderungen der Verwaltung von Phasenänderungen und Druck ist das System stabiler und seine Konstruktion und Wartung sind einfacher.
Zwei - Phasensysteme:Sind komplexer. Sie müssen ein präzises Kondensatorsystem enthalten, um den Dampf wieder in Flüssigkeit zu verwandeln. Der gesamte Tank muss hermetisch versiegelt sein, um den Innendruck und den Dampfbilanz zu verwalten, was höhere Druckwerte und Versiegelungsintegrität erfordert, wodurch die Design- und Herstellungskosten erhöht werden.
Leistung und Effizienz: Unterschiedliche Stärken
Beide sind hocheffiziente Lösungen für das thermische Management, zeichnen sich jedoch in verschiedenen Bereichen aus.
Single - Phasensysteme:Bieten Sie eine extrem stabile und vorhersehbare Kühlleistung an. Da das Kühlmittel einen hohen Siedepunkt hat, vermeidet es das lokale Kochen. Die Wärmeübertragung hängt von der spezifischen Wärmekapazität und Durchflussrate der Flüssigkeit ab. Durch die Optimierung des Durchflussdesigns und der Pumpenleistung können die Komponententemperaturen genau über dem Taupunkt kontrolliert werden, wodurch das Risiko einer Kondensation vollständig beseitigt wird. Dies macht sie ideal für Szenarien, die extreme Temperaturstabilität erfordern.
Zwei - Phasensysteme:Expel bei der Behandlung von sofortigen, extremen Wärmeflüssen über sehr kurze Zeiträume. Der Phasenänderungsprozess absorbiert signifikant mehr Energie (latente Wärme) als eine sinnvolle Wärme, sodass sie schnell "Burst" -Heizung von Chips entfernen kann. Theoretisch haben sie einen Vorteil in ultimativem Chip - Level -Kühllimits. Ihre Systemstabilität kann jedoch anfälliger für Änderungen der Umgebungsbedingungen (z. B. Kondensatorwassertemperatur) sein.
Operationen & Kosten (OPEX): wichtige Überlegungen für lange - Term Verwendung
Kühlmittelverlust:
Single - Phasensysteme: Erleben Sie praktisch Nullverlust. Das Kühlmittel mit hohem Siedepunkt hat eine sehr geringe Volatilität. Es erfordert nur eine anfängliche Füllung und regelmäßige Überprüfungen, was zu sehr niedrigen Betriebskosten führt.
Zwei - Phasensysteme: erleben Sie kontinuierliche geringfügige Verluste. Obwohl der Tank versiegelt ist, verdampft das niedrige - -kochend - Punktkühlmittel und geht während der Wartung verloren, wenn der Deckel geöffnet wird. Dies erfordert periodische, teure Top - ups mit spezialisierten, hoch - Kostenflüssigkeit.
Wartungsbequemlichkeit:
Single - Phasensysteme: Bieten Sie einen klaren Vorteil. Server können zur Wartung direkt aus dem Bad gehoben werden, wobei minimal tropfend ist. Die Flüssigkeit ist leicht zu reinigen, und Systemkomponenten sind häufig standardmäßige industrielle Teile, wodurch die Wartung technisch weniger anspruchsvoll ist.
Zwei - Phasensysteme: Botschaft mehr umständliche Wartung. Das Öffnen des Tanks führt zu einer signifikanten Verdunstung von Flüssigkeiten, zunehmenden Kosten und potenziellen Umweltproblemen. Die Systemkomplexität erfordert häufig auch spezialisiertere Techniker für die Wartung.
Wie wählen Sie?
| Besonderheit | Einphasen -Eintauchkühlung | Zwei -Phasen -Eintauchkühlung |
|---|---|---|
| Arbeitsprinzip | Verwendet flüssige sensible Wärme, keine Phasenänderung | Verwendet flüssige latente Wärme, Verdampfung - Kondensationsphase Änderung |
| Systemkomplexität | Niedrige, einfachere Architektur, einfachere Wartung | Hoch, benötigt Kondensator, hohe Versiegelungsanforderungen |
| Kühlleistung | Stabil, kontrollierbar, vorhersehbar | Überlegene transiente Wärmehandhabung, besser für den thermischen Schock |
| Kühlmittelverlust | Sehr niedrig/keine, niedrig opex | Kontinuierlicher Verlust, hohe Nachfüllkosten |
| Wartung | Sehr bequem sind Server einfach zu bedienen | Komplexe Erhaltung führt zu Flüssigkeitsverlust |
| Ideale Anwendung | Rechenzentren, AI -Rechen, Edge Computing, Energiespeicher - groß - skalierende Bereitstellungsstabilität, Zuverlässigkeit, niedriger TCO | Supercomputing, extreme HPC -Chips - Nischengrenzdomains, die die ultimative Peakleistung verfolgen |
Für die überwiegende Mehrheit der Unternehmenskunden, die eine hohe Zuverlässigkeit, niedrige Gesamtkosten für Eigentümer (TCO) und eine einfache Bereitstellung und tägliche Operation von großem {- -Skala beantragen, ist eine einzelne - -Phase -Immersionskühlung die reifere, wirtschaftlichere und praktische Wahl. Es gleicht die extreme Kühlleistung perfekt mit industrieller Machbarkeit aus.
Die von unserem Unternehmen bereitgestellte JX -Serie Single - Phase -Immersion -Kühlflüssigkeit basiert auf dieser Philosophie. Durch innovative Kühlmittelformulierung bieten wir eine schlüsselfertige, effiziente, zuverlässige und sorge - freie grüne Kühlungslösung, um Ihre Computerinfrastruktur in eine neue Ära zu versorgen.
Für Unternehmen, die ein Phase -Eintauchkühlungsflüssigkeit suchen, bietet unser Unternehmen wettbewerbsfähige Preisgestaltung, zuverlässige Versorgung und technische Unterstützung. Kontaktieren Sie uns noch heute für weitere Informationen!
